提高桑蚕丝抱合力、断裂强力、减少切断方案--宁川纺织（苏州）有限公司 ,SILK CHINA

相关分类: 宁川公告 Notice; 纺织标准 Textile standard; 原料行情 Price trend

MORE 最新动态: 宁川桑蚕丝加捻完整标准流程; 桑蚕丝煮茧完整工艺; 提高桑蚕丝抱合力、断裂强力、减少切断方案; 中国国际贸易促进委员会原产地证书企业申报网址; 中国可洗衣机洗的真丝面料团体标准; 宁川生丝国内销售合同范本; 宁川匠心工艺引领丝绸产业新潮流; 丝情未来路宁川纺织; 宁川纺织绸缎研发事业部歌曲：咏蚕; 中国宁川纺织丝绸之歌

联系我们

宁川纺织（苏州）有限公司

Ningchuan Textile (Suzhou)Co.,Ltd

WeChat：

Call us at：（+86）136 0625 2116

提升桑蚕丝抱合力、断裂强力、减少切断方案

宁川纺织（苏州）蚕丝绸缎研发事业部

核心逻辑：保护均匀丝胶+丝条紧密集聚+表面润滑增韧+分子交联增强，分制丝（煮茧/缫丝）、丝准备（浸渍/并捻）、染整改性、复合增强四大模块，兼顾抱合、强力、断头切断。

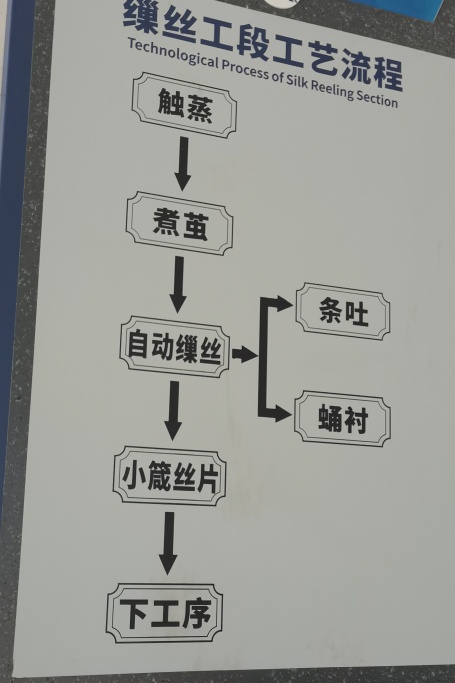

一、制丝环节（从源头提升原生抱合与强力，治本）

1. 原料茧与烘茧管控

1. 分庄分色，剔除薄皮、烂茧、嫩茧（丝胶黏结差、短茸多，易切断）；
2. 干茧平衡回潮11%～14%，过干丝胶脆、抱合暴跌；过湿易溶胶；
3. 鲜茧低温保鲜杀蛹，避免长时间存放丝胶变性失黏。

2. 煮茧工艺（最关键，决定丝胶留存均匀度）
抱合差核心原因：丝胶过度溶失、内外层胶溶不均、局部无胶散丝。
● 温度梯度：浸渍段38～42℃→蒸煮45～50℃→调整段逐步降温，严禁高温长时间煮茧；
● 丝胶溶失率控制20%～24%，保留适量均匀丝胶作为茧丝间粘结介质；
● 添加复配煮茧助剂：磺化蓖麻油+聚氧乙烯蓖麻油少量添加，渗透均匀膨润丝胶，抱合次数提升6～10次，小幅提升单丝强力；
● 真空渗透适度，避免内层丝胶大量流失；杜绝过熟茧。

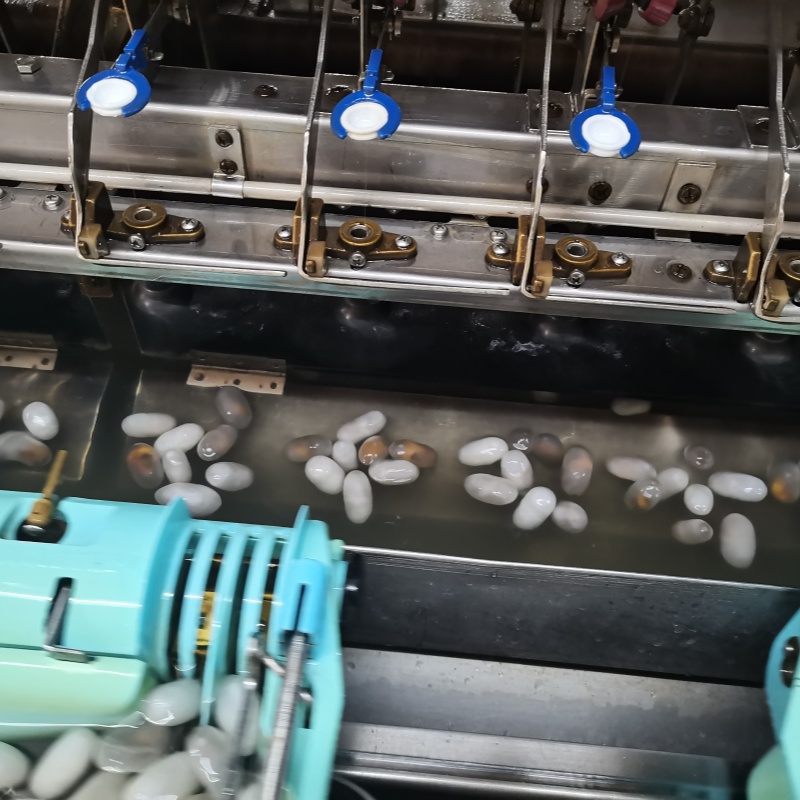

3. 缫丝工艺（集聚丝条，减少散丝断头）
1. 索绪温度稳定，过夜绪茧必须高温复膨润，修复丝胶黏性；过夜丝鞘全部剪除，散丝直接导致低抱合、织造切断；
2. 缫丝张力均匀偏小，张力过大拉伸丝素、损伤强力，茧丝易滑移分离；
3. 加长丝鞘、合理假捻集聚：丝条经过假捻器轻微搓捻，茧丝相互抱紧，大幅提升抱合、减少分丝切断，同时提升干强/湿强；
4. 丝道瓷眼、集绪器高度光洁，无毛刺刮伤丝条；
5. 小丝片回潮平衡12%～15%再复摇，干丝胶脆、摩擦易起毛断裂。

二、丝准备工序（浸渍、并捻，织造前增抱合、降切断）
1. 生丝浸渍（工业最常用，高速织必备）
作用：丝条表面形成坚韧油膜，粘结散丝、降低摩擦、提升耐磨与强力，大幅减少织造切断。

标准浸渍配方（增抱合增力型）
● 主体：高分子聚醚+改性有机硅+少量动物油脂/蓖麻油；
● 浓度：1.5%～2.5%，40～45℃浸40～60min；
● 烘干低温80～100℃，带液85%左右，丝条表面形成连续抱合薄膜；
● 优势：动摩擦系数下降，茧丝不易滑移，抱合提升30%+，断裂强力提升8%～15%，梭织断头减少40%以上。

2. 并丝、捻线强化结构

1. 并合均匀，单丝张力一致，避免松紧丝分层；
2. 合理加捻：
○ 经丝：800～2700捻/m，捻度提升→丝条紧密、抱合与强力同步上升；过高捻度应力大、弹性下降；
○ 双股反向合捻，内外层丝相互束缚，抗摩擦、不易劈裂切断；

3. 赛络并丝工艺：两根丝同步并合，集聚效果更强，低捻下仍保持高强力与抱合。
3. 整经、络筒管控
● 张力均匀、张力偏小；导丝件抛光、加装陶瓷过丝器；
● 车间湿度65%～75%，消除静电，静电会让茧丝排斥分离、频繁切断。
三、染整后整理（脱胶/交联改性，永久提升强力与抱合）

● 适度脱胶，禁止全脱胶
● 需保留微量丝胶（失重20%～22%），完全脱胶后茧丝无粘结介质，抱合几乎归零、极易劈裂切断；
● 脱胶用温和纯碱+皂煮，低温短时，避免强碱高温水解丝素，强力不可逆下降。

2. 丝素蛋白交联改性（长效增强力、耐磨、抱合）

通过交联剂在丝素分子间形成化学键，提升分子间作用力，湿强、耐磨、抱合同步提升，水洗不失效。

方案1：柠檬酸多元羧酸交联（环保常用）

● 柠檬酸50～70g/L，磷酸二氢钠催化剂8～12g/L；
● 二浸二轧，带液65%～70%，90℃预烘，140～150℃焙烘3～5min；
● 机理：柠檬酸与丝素氨基形成酰胺交联，构建三维网络，纤维不易滑移断裂，耐磨、抱合显著提升。

方案2：环氧类交联剂（增强力幅度更高）

环氧硅烷/水溶性环氧，低温处理，兼顾柔软与强力，适合高密、高速织造面料。

3. 有机硅增韧柔软整理

氨基改性有机硅3～6g/L，40℃浸轧烘干；
在纤维表面形成弹性硅膜，缓冲摩擦冲击，减少磨损切断，辅助束紧茧丝提升抱合；搭配交联剂使用效果叠加。

4. 热定型/拉幅

低温110～130℃温和热定型，丝胶轻微热凝固，丝条结构定型，抱合稳定性提升；严禁超160℃高温，丝素热降解强力暴跌。

四、前沿复合增强方案（高强力特种蚕丝）

1. 丝素原位接枝：丙烯酸类单体+引发剂，丝素分子链接枝柔性支链，抗拉伸、耐摩擦，断裂强力提升20%+，适合工业用丝、耐磨面料；

2. 微量纳米填料复配：纳米丝素粉体、二氧化硅少量加入浸渍液，填充纤维间隙，增强界面结合力，抱合、耐磨双提升；

3. 复合包芯：蚕丝包覆极细涤纶/锦纶长丝，芯丝承担拉力，外层蚕丝保证手感，彻底解决切断、强力不足问题（家纺、户外面料常用）；

4. 低温等离子预处理：刻蚀纤维表面，提升交联剂/助剂吸附牢度，同等用量下抱合、强力提升10%左右。

五、常见问题快速对应

1. 抱合低、摩擦易劈丝：煮茧减温减时、增加浸渍抱合助剂、加长丝鞘假捻、保留适度丝胶；
2. 织造频繁切断、断头多：车间加湿除静电、络筒整经降张力、全套浸渍润滑、适当加捻；
3. 湿强低、水洗起毛：多元羧酸交联改性，避免强碱长时间脱胶；
4. 强力整体偏低：控制各工序拉伸张力、交联整理、双股合捻。

工艺优先级建议（工厂落地顺序）

1. 基础控本方案：优化煮茧丝胶留存+生丝浸渍+合理加捻（抱合、切断改善最明显，成本低）；

2. 中高端耐久方案：基础工艺+柠檬酸交联整理（强力永久提升，耐水洗）；

3. 超高强耐磨特种丝：交联+纳米助剂/包芯复合。
